安装EdgeMesh

EdgeMesh 环境准备（云端）​

可能出现 问题六：缺少 TLSStreamCertFile

步骤 1: 去除 K8s master 节点的污点

kubectl taint nodes --all node-role.kubernetes.io/master-

步骤 2: 给 Kubernetes API 服务添加过滤标签

kubectl label services kubernetes service.edgemesh.kubeedge.io/service-proxy-name=""

步骤 3: 启用 KubeEdge 的边缘 Kube-API 端点服务

在云端，开启 dynamicController 模块：

vim /etc/kubeedge/config/cloudcore.yaml
# 修改 cloudcore.yaml 内容
modules:
  ..
  cloudStream:
    enable: true
    streamPort: 10003
  ..
  dynamicController:
    enable: true

# 重启cloucore
systemctl restart cloudcore.service

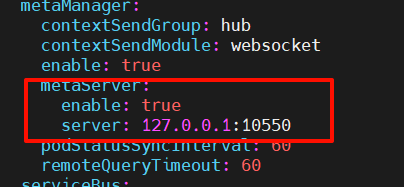

在边端，打开 metaServer 模块和 edgeStream (注意，keadm reset后需要重新修改)

vim /etc/kubeedge/config/edgecore.yaml
# 修改 edgecore.yaml 内容
edgeStream:
	enable: true
	handshakeTimeout: 30
	readDeadline: 15
	server: 192.168.0.139:10004
	tlsTunnelCAFile: /etc/kubeedge/ca/rootCA.crt
	tlsTunnelCertFile: /etc/kubeedge/certs/server.crt
	tlsTunnelPrivateKeyFile: /etc/kubeedge/certs/server.key
	writeDeadline: 15
...
metaManager:
    metaServer:
      enable: true
...

# 重启edgecore
systemctl restart edgecore.service
# 检查状况
journalctl -u edgecore.service -f
# 确定正常运行

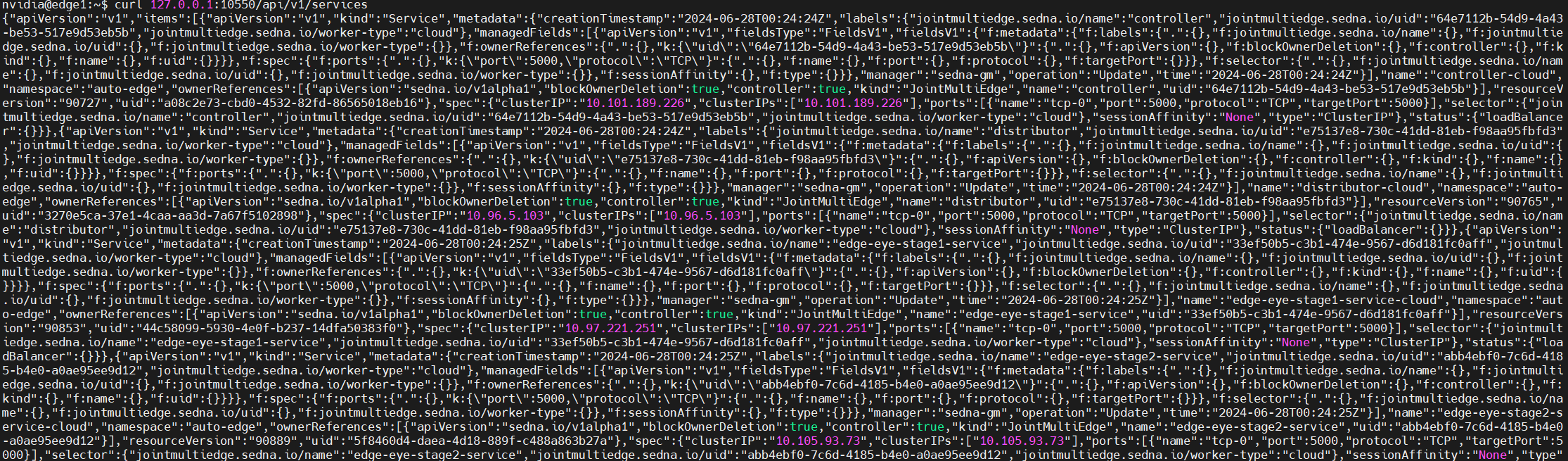

步骤 4: 在边缘节点，测试边缘 Kube-API 端点功能是否正常

# 边缘节点上
curl 127.0.0.1:10550/api/v1/services

api

如果返回值是空列表，或者响应时长很久（接近 10 s）才拿到返回值，说明配置可能有误，请仔细检查。

启动 EdgeMesh（云边共用）​

此处问题重灾区，遇到问题可参照EdgeMesh官方手册排查：

快速上手 | EdgeMesh

全网最全EdgeMesh Q&A手册 - 知乎 (zhihu.com)

部署edgemesh-agent（云端）​

下载 edgemesh代码

# clone edgemesh代码（大禹定制版）
git clone https://github.com/dayu-autostreamer/dayu-edgemesh.git
# 进入代码文件夹
cd dayu-edgemesh

添加relay node

vim build/agent/resources/04-configmap.yaml

# 添加云服务器为relay node, 以便云边通信，如：
....
edgeTunnel:
        enable: true
        relayNodes:
        - nodeName: <hostname>
          advertiseAddress:
          - <ip>
....

# <hostname> <ip> 分别需要填入云服务器的hostname与ip

部署edgemesh

# crd 文件部署
kubectl apply -f build/crds/istio/
# 在集群中部署 edgemesh-agent
kubectl apply -f build/agent/resources/

提示: 如果使用内网镜像仓库，请进入yaml文件中修改image源，如:

dayuhub/edgemesh-gateway:v1.0 -> repo:5000/dayuhub/edgemesh-gateway:v1.0

配置edge端网络（边端）​

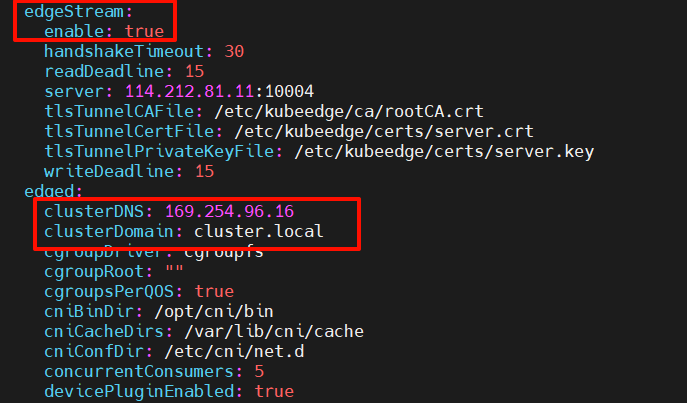

配置 edge

vim /etc/kubeedge/config/edgecore.yaml
# 修改 edgecore.yaml 内容
edged:
    clusterDNS: 169.254.96.16
    clusterDomain: cluster.local

edgecore

edgecore

重启edgecore：

systemctl restart edgecore

正常运行状态​

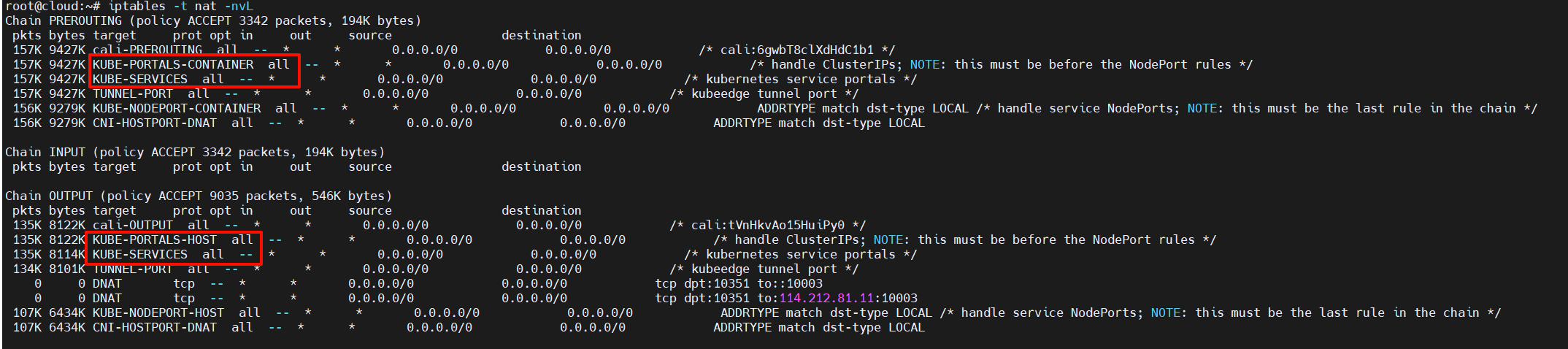

查看iptables状态：

iptables -t nat -nvL

iptables

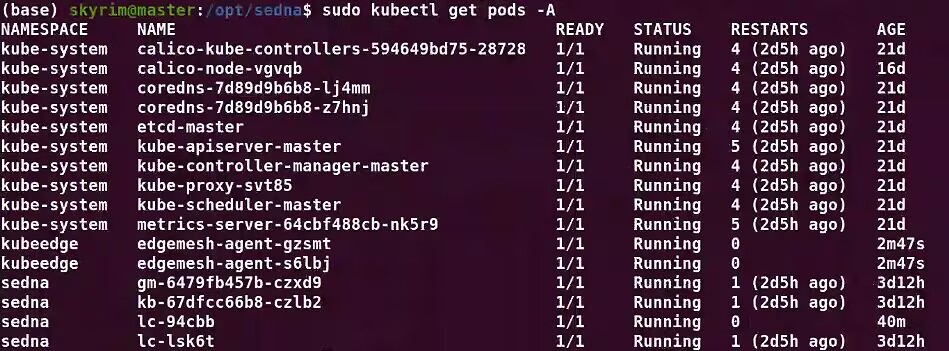

查看edgemesh pods状态：

kubectl get pods -n kubeedge

normal-run

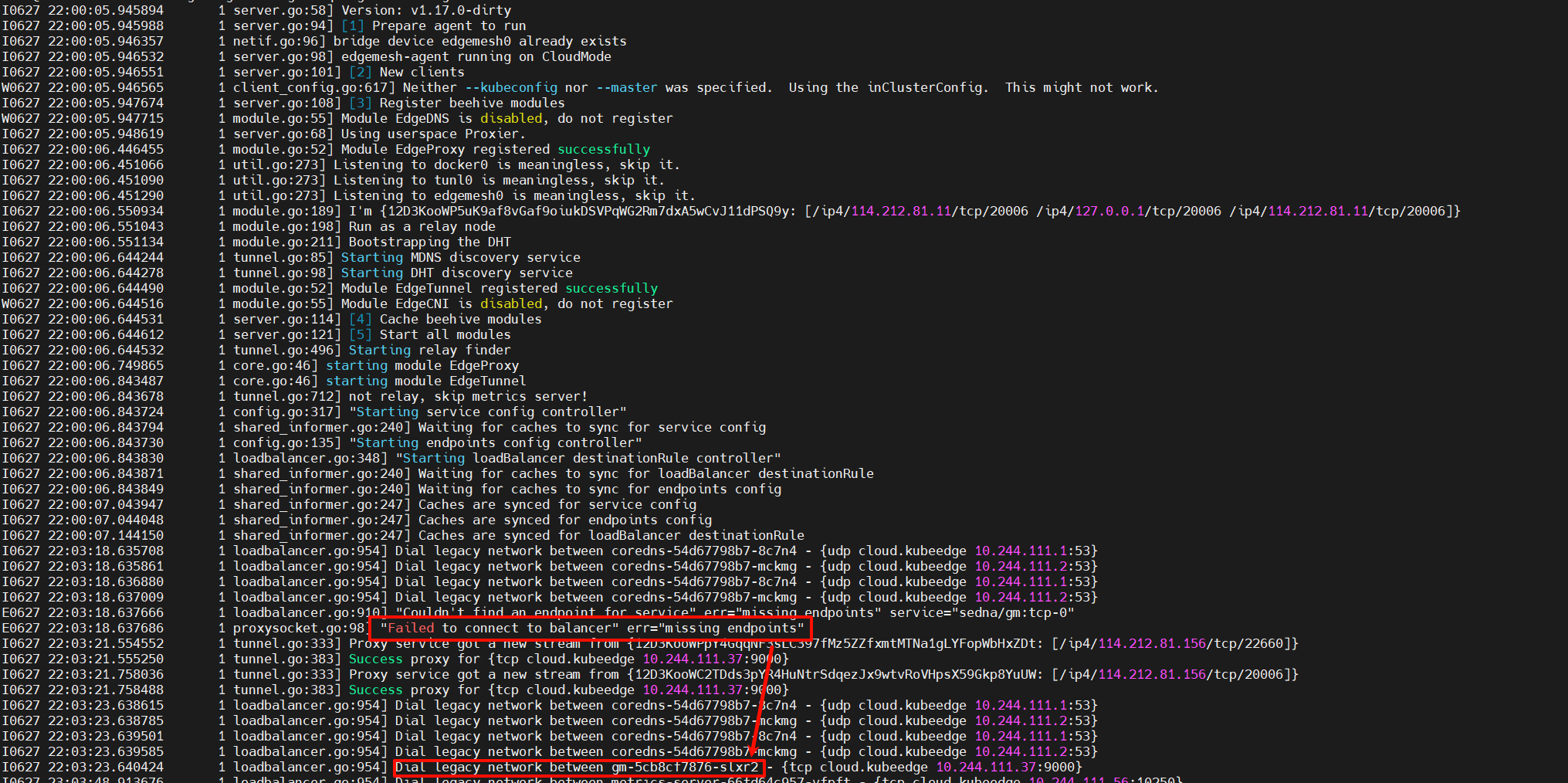

云端logs：

kubectl logs -n kubeedge [pod-name]

cloud-agent

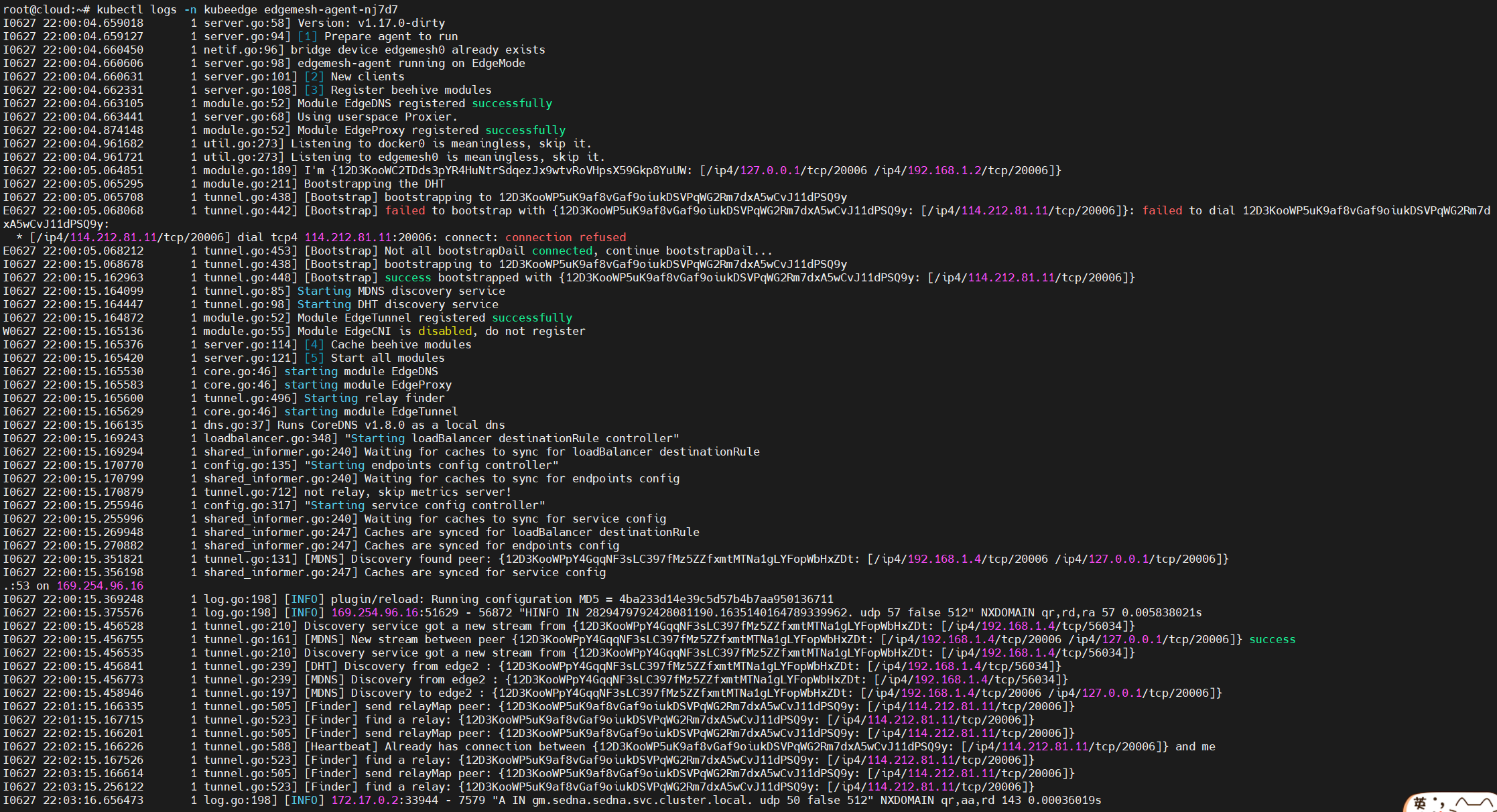

边端logs：

# 查看边端edgemesh
kubectl logs -n kubeedge [pod-name]


卸载Edgemesh​

如需重装Edgemesh，请先卸载

cd dayu-edgemesh
kubectl delete -f build/crds/istio/
kubectl delete -f build/agent/resources/
